Moto 125cc ACT

| PHOTOS RECORDUSINE | SALON | PHOTO | RECENSEMENT  |

| CAHIER  USINE | PLAN | PHOTO MOTEUR | PISTON CÔTE | PUBLICITES | DESSINS |

| LIVRET D ENTRETIENSERVICE DES MINES | LIVRE | REVUE MOTO |

| 2 ACT de MAXINVENTAIRE | EPAVE | ECHELLE 1:1 | PARTIE CYCLE |

| CIRCUIT ELECTRIQUE |

RECORD DU MONDE  de l'heure à 122,879 km/h  le 15 octobre 1948

moteur act.rtm49.jpg (185376 octets)  act rtm 49.jpg (967965 octets)  125ac.jpg (154830 octets)

Vélomoteur 125cc 4 temps 1 Arbre à Cames en Tête premier modèle  Salon 1948

puissance 8 ch. à 7000 tr. Vitesse 100 km.h. Produite entre 1948 et 1955 à moins de 500 exemplaires .262 exemplaires repertoriés.



PV de réception au mine le 27/01/1950

Type D

N° série 101

N° moteur 101

Vélomoteur 125 4 temps 1 ACT  modèle commercialisé en 1951.

Sur les premières series de machine, la fourche a un ressort central et les tubes de fourche renferment un tirant.

Sur le versions suivante les tubes de fourche renferment les ressorts comme sur les 250cc.



PHOTOS RECORD     ( retour )



record de l'heure à 122,879 km/h  le 15 octobre 1948



Photo compétition











USINE   ( retour )



SALON    ( retour )



Photo salon octobre 1947





  Photo salon octobre 19..

PHOTO   ( retour )



Photo juin 1952



RECENSEMENT 125cc TYPE D  ( retour )



1er. Machine de série D 101 le 27/01 1950 au n° 325 en 1952

Année 1951  Numéro 110,116,117,150,162 ,170 , 173

Année 1952  Numéro : 203 , 205 , 225 , 230 , 244 , 257 , 258 , 259 , 263 , 265 , 267, 277 , 280 ,  281 , 301

 2er. Machine de série D 501 début 1953

Année 1953  Numéro : 501 , 523 , 528 , 531539  , 545

Année 1954  Numéro : 551 , 557 , 559 , 561

Comptage des JONGHI 125cm3 ACT Type D répertoriées : 301-100 = 201   : 561-500= 61   TOTAL = 262

CAHIER USINE   ( retour )

    Tentative des records du monde  8 records battus



Extrait : " le  4 octobre 1948  . Battu records des 50 km et 50 miles arrêt aux 96 km cause piston cassé.

                le 9 octobre 1948   .battu 4 records 5 km5 miles , 10 km  et 10 miles pas le temps de continuer pour l heure.

                le 11 octobre 1948 . Arrêt après avoir battu de nouveau le record de 50 km cause vilebrequin côté volant

                                                    cisaillé à la torsion démontage allègement du volant de 600 g remontage

                le 15 octobre 1948 record des 100 km .

                                                  record de l'heure à 122,879 km/h ".

Commentaire : Arrigo Remondini fils de Guiseppe Remondini bat le record de l'heure le jour de son mariage,

                           temps favorable vent de 25 km/h (motocycles n° 18 de décembre 1948)



PLAN   ( retour )





PHOTO MOTEUR    ( retour )





                                                                                                      commentaire : piston pour alcool

PISTON CÔTE    ( retour )

Publicités & Prospectus   ( retour )









DESSINS    ( retour )









LIVRET D ENTRETIEN   ( retour )





SERVICE DES MINES    ( retour )





Extrait :

LIVRE    ( retour )

Les début de Jean-Pierre BELTOISE sur Jonghi Type E puis sur 125cc ACT



REVUE MOTO   ( retour )



ANNEE 1947     ( retour )



Moto revue n° 893 du 16 mai 1947





        Extrait :  Remarquez à l'avant du couvercle circulaire, la commande de l'avance variable.

Motocycles n° 1 juillet 1947



Commentaire :  photo 1 Jonghi 125 ACT     photo 2 Monet-Goyon 125 ACT



Motocycles n° 4 octobre 1947



Commentaire : le 125 Jonghi a une distribution par cascade de pignons . le prototype tiges de culbuteurs.



Motocycles n° 5 novembre 1947





Moto revue n° 903 du 7 novembre 1947





ANNEE 1948    ( retour )



Moto revue n° 914 du 16 avril 1948



            Extrait : Encore qu'un prototype



Motocycles n° 16 octobre 1948





Moto revue n° 928 du 8 octobre 1948



Revue technique motocycliste n° 11 de novembre 1948



Moto revue n° 929 du 22 octobre 1948



Moto revue n° 930 du 5 novembre 1948



Motocycles n° 18 décembre 1948



  Commentaire : Mariage et Records



ANNEE 1949    ( retour )



Revue technique motocycliste n° 22 octobre 1949



Motocycles n° 29 décembre 1949





ANNEE 1950    ( retour )



Revue technique motocycliste n° 31 d août 1950



Motocycles n° 43  octobre 1950





ANNEE 1951      ( retour )



Moto revue n° 1050 du 15 septembre 1951





Moto revue n° 1052 d octobre 1951



Revue technique motocycliste n°43 octobre 1951



Vélo moto n° 45 octobre 1951



Moto revue n° 1054 du 13 octobre 1951





Motocycles n° 62 du 1 novembre 1951



Moto revue n° 1059 du 17 novembre 1951





ANNEE 1952     ( retour )



Moto revue n° 1067 du 12 janvier 1952



Vélo moto n° 49 de février 1952



Motocycles n° 72 du 1 avril 1952





Moto revue n° 1103 d octobre 1952



Motocycles n° 84 du 1 octobre 1952





ANNEE 1953           ( retour )

Moto revue n° 1133 du 25 avril 1953



Commentaire : Les moyeux Collignon sont montés sur le proto de la 250 H .le plan a un cartouche 125 ACT.?



Motocycles n° 104 du 1 août 1953



Moto revue n° 1159 du 31 octobre 1953



Moto revue n° 1160 du 7 novembre 1953





ANNEE 1954     ( retour )



Motocycles n° 122 du 1 mai 1954



Moto revue n° 1202 du 4 septembre 1954



Motocycles n° 131 du 15 septembre 1954





Moto revue n° 1207 du 9 octobre 1954



Moto revue n° 1210 du 30 octobre 1954



Extrait : " Quant à la 125 cmc. à arbre à came en tête , sa fabrication en toutes petites séries explique son absence sur

               le stand Jonghi.



ANNEE 1954     ( retour )



Motocycles n° 210 du juillet 1959



Commentaire : Jean Pierre Beltoise



ANNEE 1956     ( retour )



Moto revue n° 1285 du 14 avril 1956







ANNEE 1959     ( retour )



Moto revue n° 1430 du 28 février 1959



Commentaire : JP BELTOISE sur Jonghi 125cc type E et Jonghi 125cc ACT type D



Moto revue n° 1445 du 13 juin 1959



ANNEE 1960     ( retour )



Moto revue n° 1511 du 15 octobre 1960



Commentaire : Transformation en double arbre à came



Moto revue n° 1522 du 31 décembre 1960



ANNEE 1961     ( retour )



moto revue n° 1528 du 11 fevrier 1961



Commentaire : ACT de P. LANDEREAU



moto revue n° 1529 du 18 fevrier 1961





ANNEE 1966     ( retour )



Essonne n° 33 du 4 octobre 1966







2 ACT de MAX    ( retour )



Transformation par Max COUEILLE du simple arbre en double arbre à came en tête. sourve LVM

Apres transformation 2 act              Avant transformation simple act



Double arbre Hollandais

source : Moto revue n° 1511 du 15 octobre 1960







INVENTAIRE            ( retour )



COMMENTAIRE :  DU NUMERO 101 JUSQU AU NUMERO 501 FOURCHE EST MONTEE AVEC UN  RESSORT CENTRAL.





Moteur : ... cadre rigide











Moteur : ...  ???   Coursifier 000a

Commentaire : Transformation par Max COUEILLE du simple arbre en double arbre à came en tête.







Moteur : ...  ???   Coursifier 000d







Moteur : ...  ???   Coursifier 000e













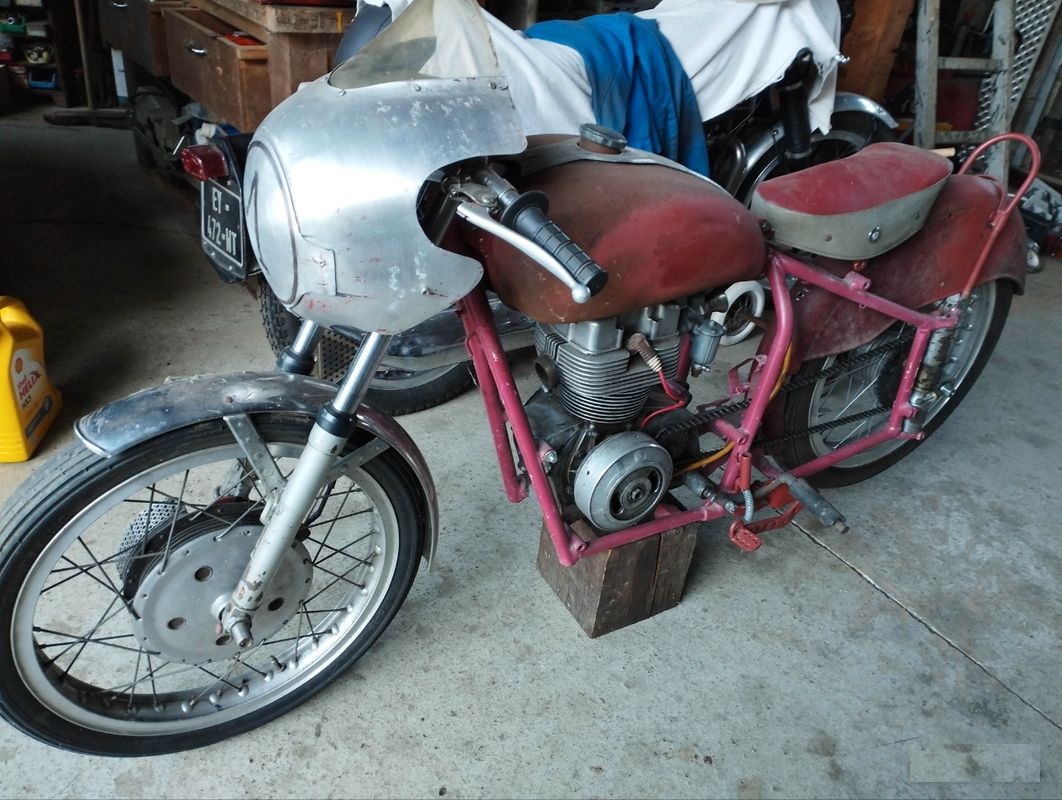

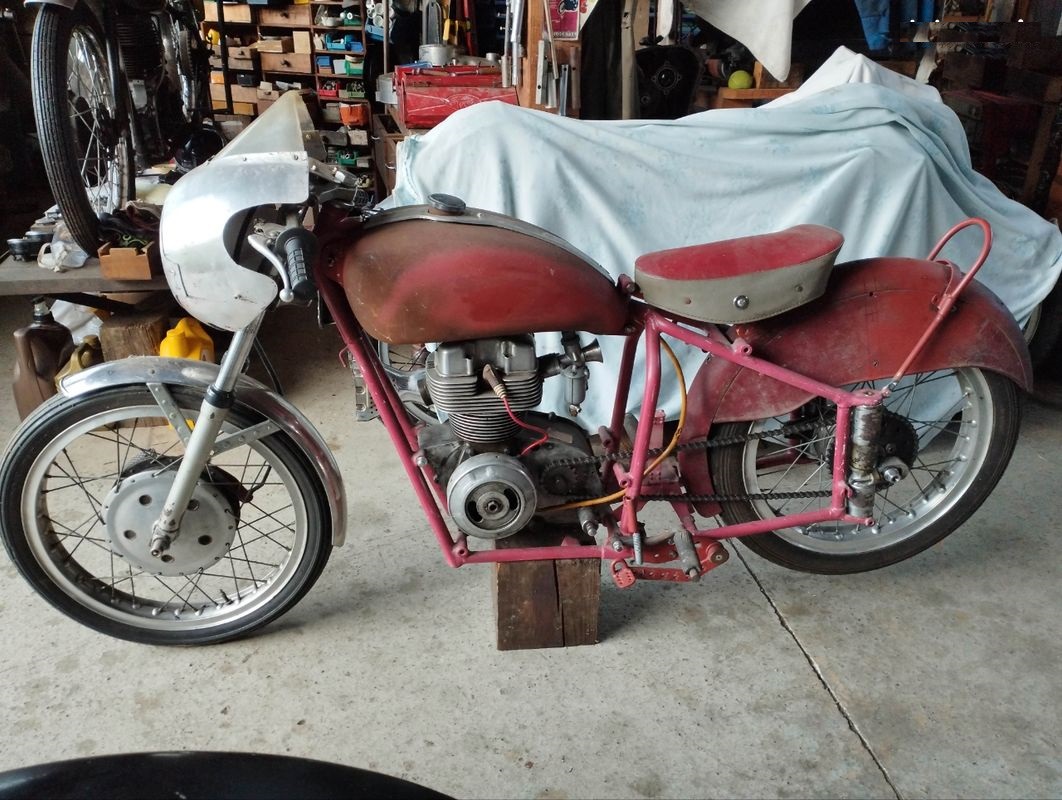

Moteur : ...  ???   Coursifier 000f









Moteur : 117





Commentaire : photo parue dans le Motocyclettiste n° 84







Moteur : 205        Coursifier







                                        Commentaire : Ex LANDEREAU







Moteur : 225  Coursifier







Moteur : 244







Moteur : 257









Moteur : 258    Coursifier

Commentaire : ex MICHEL ex BELTOISE restauration MAX COUEILLE







Moteur : 263











Moteur : 265



Commentaire : numero 265 a vérifier







Moteur : 277













Moteur : 280









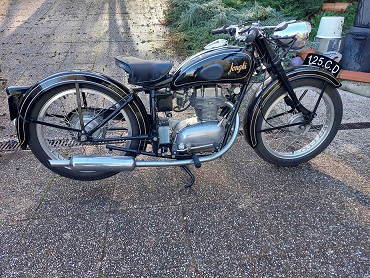

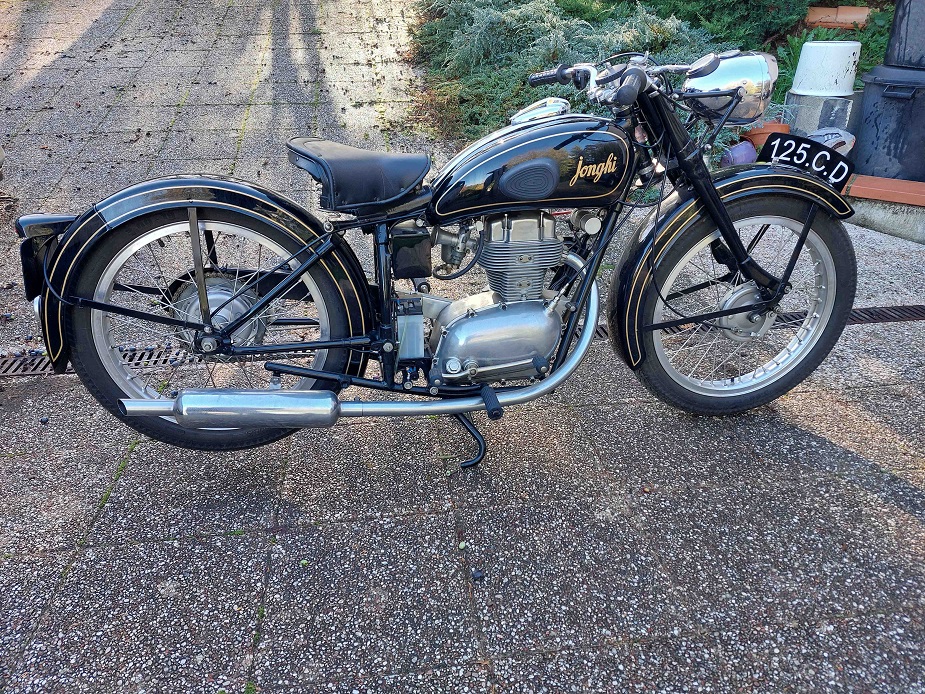

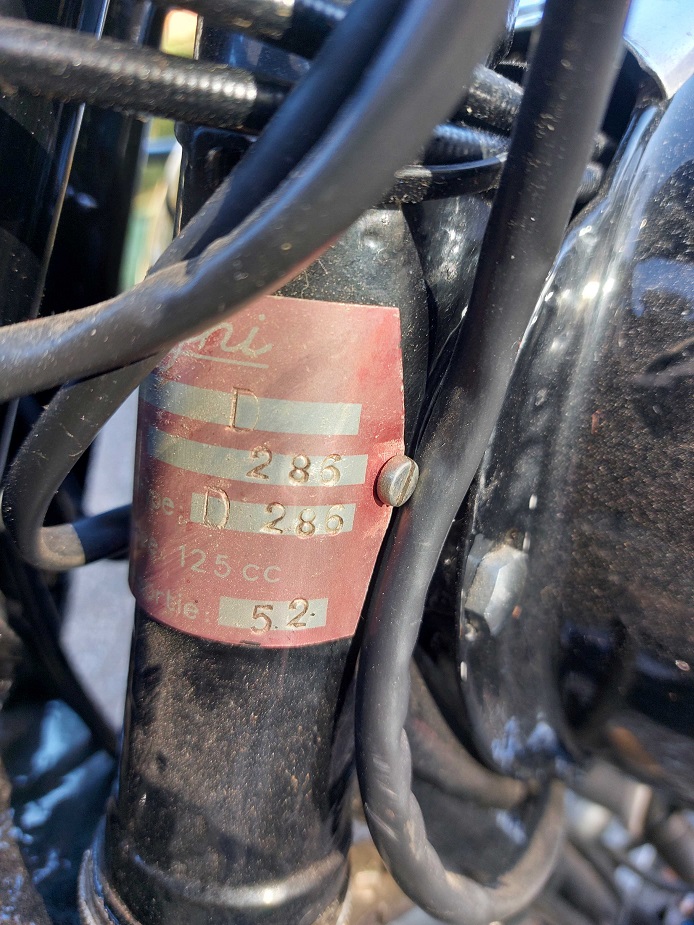

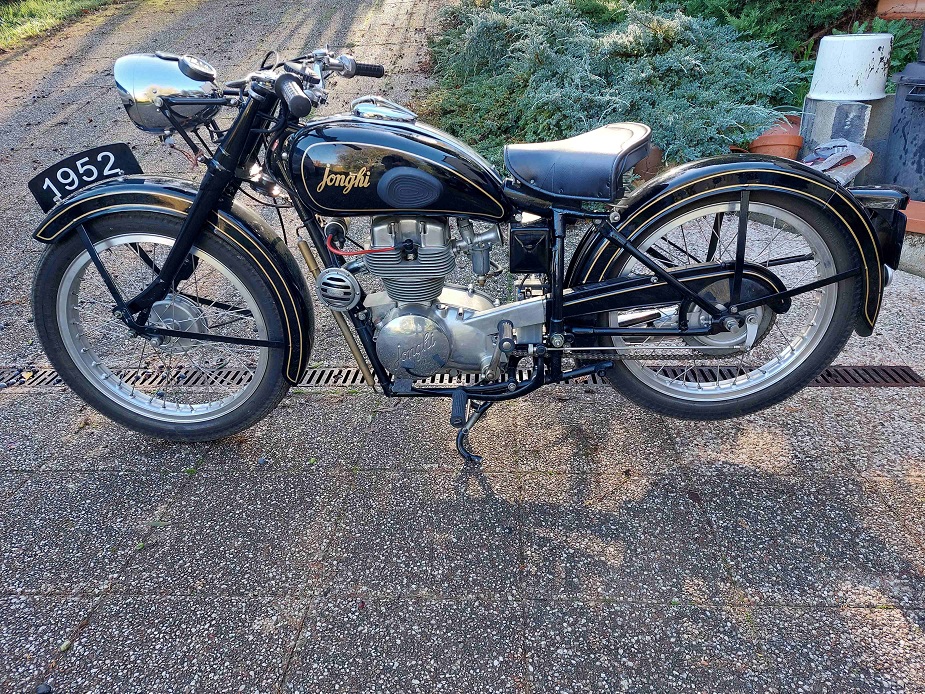

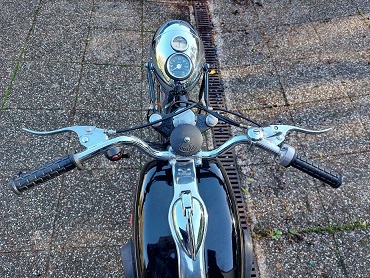

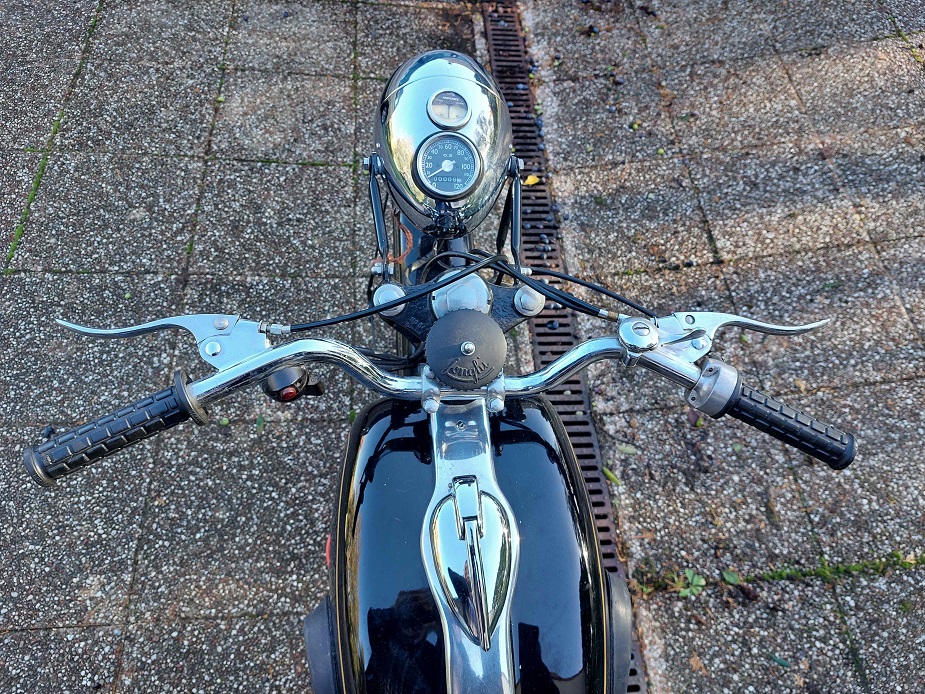

Moteur : 2..a ???









Moteur : 2..b ???









Moteur : 2..c ???







Moteur : 2..f       ???



Commentaire : Musée de la Moto à Marseille



Moteur : 2..h       ???









Moteur : 421 le numéro moteur n'est pas frappé a cet endroit !!!



Commentaire : musée château de Savigny-Lès-Baunes collection Michel Pont

Commentaire : unique numéro frapé a cet endroit .pas de numéro 4xx connu







COMMENTAIRE A PARTIR DU NUMERO 501 FOURCHE EST SIMPLIFIEE,

 LES RESSORTS SONT DANS LES TUBES DE FOURCHES



Moteur : 501









Moteur : 523







Moteur : 528







Moteur : 531









Moteur : 539    annee : 1953







Moteur : 557   annee 1954





commentaire : n° 545 grave sur le bloc avant normalement sur patte arriere





Moteur : 561

Musée 3M

Avenue Marcel Paul

04220 Sainte-Tulle





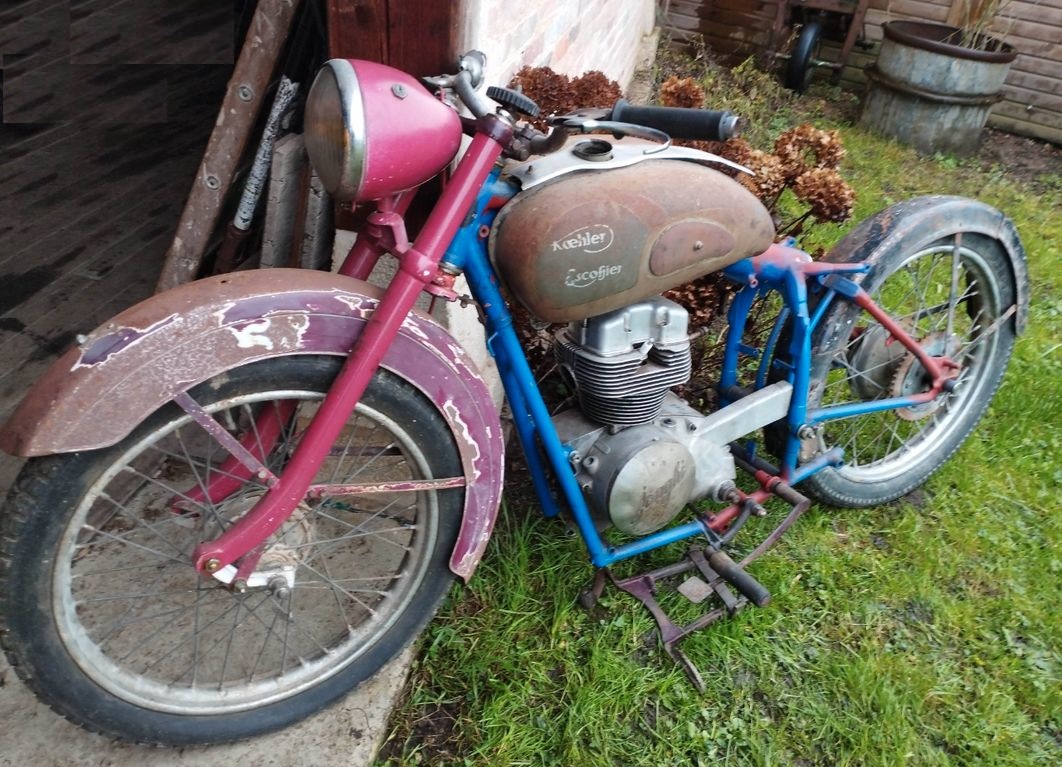

Moteur : 5..a    ???







Moteur : 5..c     ???











Moteur : 5..d       ???









Moteur : 5..f       ???













Moteur : 5..g       ???



Moteur : 5..h       ???





Moteur : 5..i       ???



Moteur : 5..j       ???





Si vous voulez voir votre 125 ACT sur le site en ligne ,veuillez nous envoyer à adresse suivante :

EMAIL :  motoretro68@free.fr

une photo vue de droite

une photo vue de gauche

une photo du numéro moteur

Afin de protéger votre anonymat et s'assurer une meilleure sécurité,

 le nom du proprietaire n'est pas neccessaire.

les photos seront icognitos.

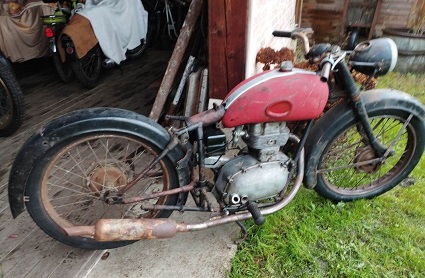

EPAVE    ( retour )







ECHELLE 1: 1  Plus de 600 plans en ligne   ( retour )

Les premiers plans sont dessinés en décembre 1944 , la machine est commercialisé en 1951

PLAN CULASSE & CYLINDRE      N° DU PLAN A L ECHELLE 1:1     ( retour )

   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 5025 5025b 5025d



   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 5025 5025b 5025d

PLAN DISTRIBUTION                    N° DU PLAN A L ECHELLE 1:1     ( retour )

   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 3020, 3020b, 3020c, 3020d .

   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 5025 5025b 5025d

PLAN BOITE DE VITESSE               N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan repéré  dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 3020, 3020b, 3020c, 3020d .

   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 5025 5025b 5025d

PLAN VILEBREQUIN & BIELLE       N° DU PLAN A L ECHELLE 1:1     ( retour )

   (Inscrire dans la recherche le numéro du plan repéré  dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 3020, 3020b, 3020c, 3020d .

   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 5025 5025b 5025d





PLAN EMBRAYAGE                            N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan repéré  dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 3020, 3020b, 3020c, 3020d .

   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 5025 5025b 5025d

PLAN CIRCUIT D HUILE & KICK     N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan repéré  dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 3020, 3020b, 3020c, 3020d .

   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 5025 5025b 5025d



PLAN ELECTRICITE                             N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan repéré  dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 3020, 3020b, 3020c, 3020d .

   (Inscrire dans la recherche le numéro du plan repéré dans la nomenclature)

                                                            .Pour les plans > A4 taper la lettre b,c,d derrière le numéro  exemple 5025 5025b 5025d

CIRCUIT ELECTRIQUE        ( retour )

Plan du 20 février 1951

Plan du 29 mars 1951

Plan du 3 juin 1953

PLAN COMPETITION                 N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan repéré  dans la nomenclature)

plan carter de chaîne de magneto

PARTIE CYCLE      ( retour )

PLAN SANGLE BATTERIE      N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan encadré )

PLAN SUPPORT DE BATTERIE      N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan encadré )

                                                                               SUPPORT DE BATTERIE

PLAN DE LA BOITE A OUTIL     N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan encadré )

PLAN SANGLE DE BATTERIE      N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan encadré )





PLAN SUSPENSION ARRIERE      N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan encadré )



PLAN BEQUILLE      N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan encadré )





PLAN MOYEU "COLLIGNON"      N° DU PLAN A L ECHELLE 1:1      ( retour )

   (Inscrire dans la recherche le numéro du plan encadré )





Extrait du Moto-revue n°1052 octobrre 1951. " Jonghi est parti pour sa 250 de son modèle 125 A.C.T .Le cadre, très robuste, est resté inchangé ,seuls des moyeux freins centraux Collignon ont été montés sur le prototype en remplacement des tambours ordinaires".

Commentaire : Les plans des moyeux "Collignon" ont un cartouche motocyclette 125 cm3 4 T ont ils été montés sur ACT ?.

Nomenclature des pièces de la fourche extrait d un cahier de l usine





FIN DU CHAPITRE    ( retour )
